一、功能概述

XGWS-E SF6微水测试仪采用芬兰VAISALA公司的湿度传感器,高品质的DRYCAP®与智能化电子部件的完美结合,以高性能的微处理器为核心,再加上应用当前最先进的ARM开发技术,使XGWS-E SF6微水测试仪更能成功应用于各种极端恶劣的工业环境中。

XGWS-E SF6微水测试仪以性能可靠的进口传感器作为敏感元件,同时又集实时测量、曲线显示、电源管理、时间系统、文件系统、数据查询等众多功能于一体,融合了国内外先进的传感器技术和信息技术,人性化的操作和完善的功能,让您体会到她无处不在的优越与完美。

二、主要特点

 零点自动校准

 大容量储存功能

 电池电量提示

 触摸式按键使得操作简单方便

 重复性好、响应速度快

 5.7寸大屏幕TFT彩色液晶显示

 测量数据实时打印功能

 抗污染、抗干扰

 灵敏度高、稳定性好

 体积小巧美观,易于携带

 直观的曲线显示

 微水值自动转换成20标准微水值

三、技术指标

测量范围:露点-80~+20℃,(支持ppmv等)露点精度:测试精度优于±0.5℃

(当露点温度低于0℃,传感器输出为霜点) 率:露点 0.1℃

微水: 0.1ppm(100ppm~1000ppm)

0.01ppm(10ppm~100ppm)

性:±0.2℃气体流量:SF6调节在0.5~0.9L/min,H2调节在0.1~0.4L/min 压力测量:0~1.0MPa探头保护:不锈钢烧结过滤网

工作电压: 110~220VAC,交直流两用储存温度等级:-40~+70℃操作环境:    度: -35~+60℃               力: 0~20bar           样气流速: 无影响电子质量流量计输出接口:USB2.0

工作电源:锂电池,交直流电两用,自动切换,过充过放保护功能体积重量: 340×220×150(mm),3.8kg



四.仪器外观介绍

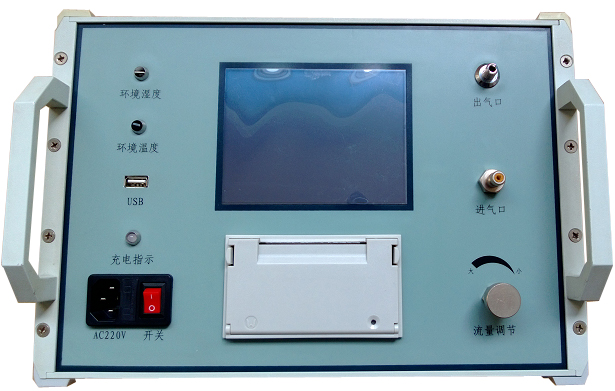

1. 面板介绍





五.系统引导界面介绍



在开机后,仪器会显示本公司的欢迎使用界面。大约7-8秒后,系统会自动进入检测功能、加载运行参数,请耐心等待。当你看到“系统初始化完毕,请按任意键继续…”字样时,你可以按面板上任意一个按键进入“露点传感器校准界面”或等待10秒钟后,系统自动进入“露点传感器校准界面”。



六.露点传感器校准界面介绍

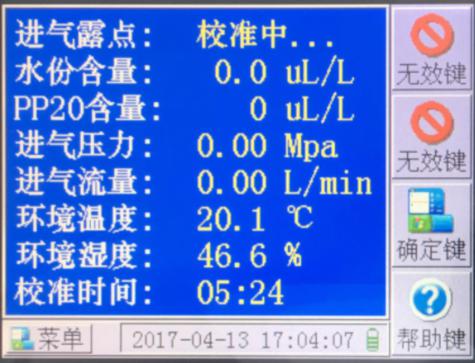

露点传感器校准界面如下图所示:



进入“露点传感器校准界面”后,软按键有:菜单键、确定键、帮助键。三个软按键功能,按动相应的按键可以进入“菜单界面”与“帮助界面”。在此界面下,你将要等待5分30秒钟的露点传感器自校准。同时,你也可以看到压力、流量、环境温度的采样值。注意,在该界面下水份含量将显示为0.0ppm。

5分30秒钟后,系统将自动进入“测量界面”,此时系统将根据露点自动计算出水份含量,并显示在屏幕上。















七.测量界面介绍

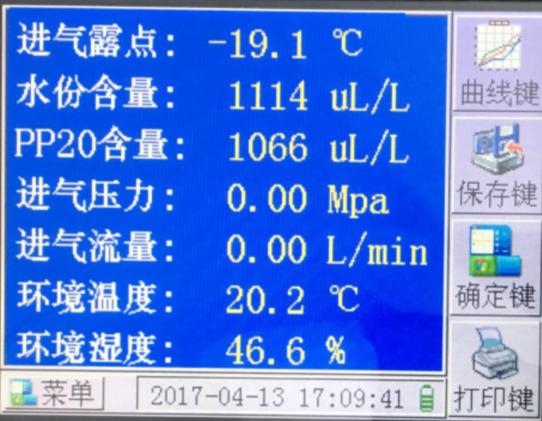

 测量界面如下图所示:





进入“测量界面”后,软按键有:曲线键、保存键、打印键、确定键、菜单键。按动相应的按键可以进入“曲线界面”,“保存界面”,“打印界面” ,“菜单界面”。同时,你也可以看到露点、水份含量、压力、流量、环境温度、环境湿度、PP20含量的采样值。

八.保存界面介绍

保存界面如下图所示:





进入“保存界面”后,软按键有:输入法键,确定键,取消键,光标移动键,数字加键,数字减键。

推荐您在正确输入设备编号后,保存数据。按确定键将保存数据,并返回到“测量界面”。按取消键将返回到“测量界面”。按输入法键,系统将在“数字键”、“大写字母”、“小写字母”三种输入法中切换。按移动光标键将移动光标位置,按数字加或数字减键将增大或减小数字值或字母顺序。

九.菜单界面介绍

菜单界面如下图所示:





进入“菜单界面”后,软按键有:向上键,向下键,确定键,返回键。

在此界面下,你可以看到“历史数据”、“格式化”、“省电控制”、“设置时间”和“系统帮助”5个菜单项目。按向上键或向下键,将移动菜单条到指定位置。按动确定键,将选择该条菜单项目,同时自动进入相应的功能界面。按动返回键,将返回到“测量界面”或“露点传感器校准”(如果传感器5分钟校准还未完成的话)界面下。

十.帮助界面介绍

帮助界面如下图所示:



进入“系统帮助”后,软按键有:确定键,返回键。

在此界面下,你可以看到本仪器的一些使用方法,就按上面的操作规程就可以完成整个测量过程。如果需要技术支持的话,请直接和本公司的售后服务部联系,我们将尽快为您排除技术困难与障碍。按确定键或返回键,将返回到“测量界面”或“露点传感器校准”(如果传感器5分钟校准还未完成的话)界面下。

十一.历史数据界面介绍

历史数据界面如下图所示:



进入“历史数据”界面后,软按键有:前一条键,后一条键,删除键,返回键,打印键。

在此界面下,你可以看到第一条历史数据信息。如果没有历史数据的话,系统将显示无历史数据。按前一条键或后一条键,将显示前一条记录或后一条记录的历史数据。按删除键,将有“删除界面”显示。按返回键,将返回到“菜单界面”。按打印键,将打印当前显示的记录信息。

删除提示界面如下图所示:



进入“删除提示”界面,软按键有:确定键,取消键。

在此界面下,按确定键,将删除当前记录,同时返回到“历史数据”界面。按取消键,将返回到“历史数据”界面。







十二.格式化界面介绍

格式化界面如下图所示:







进入“格式化”界面后,软按键有:确定键,取消键。

在此界面下,按确定键,将格式化存储器。这时,你将丢失所有的历史数据。所以操作时请慎重选择。按取消键,将返回到“菜单界面”。















十三.省电控制界面介绍

省电控制界面如下图所示:



进入“省电控制”界面,软按键有:无效键盘,确定键,返回键。

在此界面下,你可以看到三个选择项:显示延时、背光亮度和语言。显示延时即在规定时间内没有按键操作,系统将自动关闭液晶显示屏,直到按任意键后再自动开启显示屏幕。显示屏背光亮度共有8个级别(0-7),其中0为最暗,而7为最亮。显示延时可以设置为0~30分钟,步长为5分钟。其中0分钟为关闭显示延时功能。语言共有两种:中文和英文。按动向上键或向下键,可以将设置光标移动到要设置的栏目中。按动【▲】或【▼】将改变选中栏目中的值。按确定键,将保存设置参数。按返回键,将返回到“菜单界面”。

注:省电模式的设置有助于电池的续航能力。









十四.设置时间界面介绍

设置时间界面如下图所示:







进入“设置时间”界面,软按键有:无效键,确定键,返回键。

在此界面下,你可以设置当前系统时间包括:年份、月份、日期、小时、分钟以及秒钟。按向上键或向下键,可以移动栏目光标。按【▲】或【▼】键,可以增加或减小数值。按确定键,将设置系统时间。按返回键,将返回到“菜单界面”。

十五.注意事项

1.  注意事项

本仪器为便携式氢气露点仪,因此要特别注意以下几点:

1)、禁止在危险地区开关仪器电源!

2)、禁止在危险区域内充电!

3)、仪器在运输过程或测试过程中防止碰撞挤压及剧烈震动;

4)、在测量过程中,流量调节针形阀应慢慢打开,防止压力突变,以免压力传感器和流量传感器被损坏;测量气体SF6流量应该调节在0.5~0.9L/min,H2调节在0.1~0.4 L/min,这样既能快速测量,又能节省气体。

5)、仪器在使用过程中,当电量指示不足时,应及时充电,充电时只需将电源线接入220V电源,不需打开仪器电源开关,仪器自动充电,充电时指示灯为红色的,充电完成后充电指示灯为绿色;

6)、仪器一定要充足电存放,长时间不用,要经常查看电量是否充足。

2.  常见问题

一般充电需多长时间?什么时候需要充电?何时充电结束?

每次充电时间根据实际剩余电量而不同,一般小于12小时。当电量指示不足时应及时充电,不宜将电全部用光,以保证电池使用寿命。充电电路设有过充保护装置,当电池充足后,充电指示灯会由红色变为绿色。



仪器使用多长时间需要校验维护?

一般建议用户2年校验一次,特殊情况半年一次(气路污染较严重时)。



仪器在测量过程中出现停滞然后数据下降,为什么?

这是传感器在执行增益回归功能,就是返回到前面测试过程进行校验,此时界面数据不动,但CPU在处理数据,所以过一会数据又立即下降。



►传感器怎样保护?

本仪器内置传感器有探头保护室保护,当运行时保护室内通过检测器自动屏闭,使仪器处于测量状态,反之关闭电源时自动保护。

十六.售后服务



公司产品在一年保质期内实行三包(包修、包换、包退,但一切属于正常使用中老化的部件除外),提供终生有偿服务。

公司为用户免费安装、调试、培训操作人员。

公司负责为用户提供产品升级,相关技术咨询等服务。

尊敬的客户,请妥善保管购买凭证需免费维修服务时,须向本公司或经销商出示。





























录:

六氟化硫断路器含水量测量要求(标准)

测 试 内 容

 标 准(u1/1,20℃)

六氟化硫断路器出厂和大修中(整体装复以前)应分别测量开断单元和支柱单元水份值。

≤150

交接时由支柱下部充气接口测量断路器水份值, 。

≤150

运行中由支柱下部充气接口测量断路器水分值。测试周期按“预试规程”规定。

≤200

运行中,必要时(开断单元漏气、解体过开断单元)六氟化硫断路器应由联箱内自封接头处单独测量开断气室含水量。

≤300
