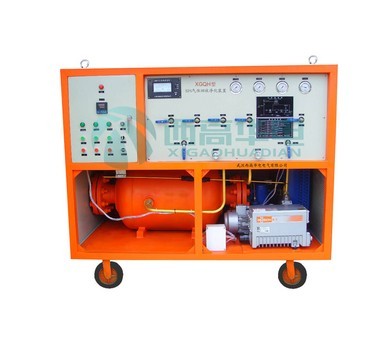

XGQH-60 SF6气体回收充放净化装置
一、产品概况
XGQH-60 SF6气体回收净化充放装置是用于SF6气体绝缘电器设备的制造厂，使用运行科研等部门, 对各种电器设备进行抽真空，对电器设备充入SF6气体，并从使用或试验的电器中回收SF6气体,同时进行净化处理压缩贮存到贮罐。
回收装置适用SF6电器及GIS组合电器等。
该装置按照DL/T662-1999《六氟化硫充气及回收装置》标准，装置由回收系统、充气系统、抽真空系统、净化系统、气体贮存系统组成，具有如下主要功能：
1、对装置本机以及电器设备抽真空和真空度的测量；
2、对电器设备中的气体进行回收；
3、对回收和回充的SF6气体进行干燥、净化处理；
4、对SF6电器进行充气；
5、对电器中SF6气体进行压缩贮存。回收装置主要功能：
二、技术要求
一）、产品主要特点：
1. 采用德国DILO公司系统原理，设计先进，功能齐全，结构合理，操作简洁明了。
2. 压缩系统引进国外压缩技术的双级单动压缩机，该压缩机可将SF6气体直接压缩成液态贮存SF6贮罐内，(或采用辅助制冷压缩贮存)，实现了SF6气体的无油快速回收。
3. 抽真空系统采用双级旋片式真空泵，真空速率快，并在系统中设有防止返回油装置。
4. 回收增压系统采用单级旋片泵（隔膜泵）回收残压低，速度快。
5. 净化系统采用美国派尼尔公司原理过滤器，过滤器增加采用内置真空电加热及内装高效吸附剂，净化效果更加显著（无须频繁更换吸附剂）。
6. 装置电气系统三相电源自动确认、调整。
7. 装置控制系统采用最新专利技术的SF6专用阀门，比国外同类产品球阀更可靠。
8. 贮存系统可按用户需求任意配备各种规格容量的贮液罐。
9. 设备采用风冷移动式，可在无外部水源情况下使用。
二）、主要性能及技术参数：
|
主要性能及技术参数 |
XGQH-60 |
|
装置极限真空度（Pa） |
<10 |
|
装置真空泵速率
M3/h(L/s) |
14.4（4）
28.8（8）
108（30） |
54（15）
108（30） |
54（15）
108（30） |
54（15）
108（30） |
252（70） |
|
装置充气速率（M3/h） |
>5 |
>6 |
>8 |
|
装置回收初压力（Mpa） |
≤0.8 |
|
装置回收终压力（Kpa） |
1-5（按产品技术要求） |
|
装置压缩回收速率（M3/h） |
15 |
16 |
22-38 |
40 |
|
装置年泄露率（%） |
<1 |
|
装置最高设计压力（Mpa） |
4.0（按产品技术要求） |
|
储罐规格（M3） |
0.05m3/0.1m3/0.2m3/0.4m3/0.6m3/1m3 |
|
干燥再生净化过滤方式 |
真空加热活化自再生处理 |
三、选配配置
一）、压缩机和真空泵选配配置：
|
可选项 |
类型 |
主要参数 |
|
压缩机 |
无油 |
回收速度：0-150kg/h |
|
有油 |
回收速度：O-120kg／h |
|
真空泵 |
双级旋片式 |
抽真空速度：64m3／h |
|
单级旋片抽 |
抽真空速度：200m3／h |
|
罗茨泵组抽 |
抽真空速度：253m3／h |
二）、SF6储罐选用型号：
|
型号（m3） |
0.2 |
0.4 |
0.6 |
1.0 |
2.0 |
|
容积（L） |
200 |
400 |
600 |
1000 |
2000 |
|
容器类别 |
二类 |
|
设计压力（Mpa） |
4.0 |
|
最大储量（kg） |
200 |
400 |
600 |
1000 |
2000 |
备注：本工厂可根据用户特殊要求定制各种配置回收装置。
