SF6抽真空充气装置

产品关键词: SF6抽真空充气装置
产品简要介绍:XGQC-60 SF6抽真空充气装置

SF6抽真空充气装置

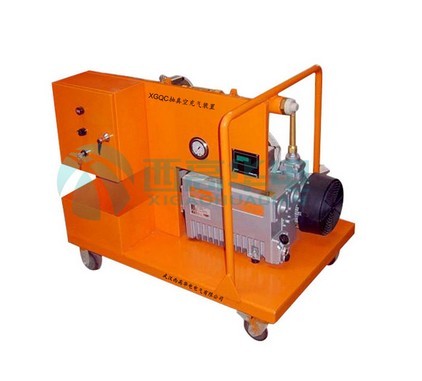

 XGQC-60 SF6抽真空充气装置
一、产品概况
    XGQC-60 抽真空装置主要用于瓷柱式SF6断路器、互感器及其它SF6电器的安装、运行、维护时抽真空、真空度测定等。XGQC-60是一种紧凑的SF6气体充气抽气装置,整个充气和抽真空装置装在一个非常坚固的金属车架上,即使在碎石路面也能行走自如。
该装置按照DL/T662-1999《六氟化硫充气及回收装置》标准,装置真空泵、指针式真空表、调节阀、输气管以及维护SF6断路器的必须的阀门和仪表控制部件组成,具有如下主要功能:
1、对SF6电器进行抽真空及真空测量;
2、对SF6电器充气。
二、技术要求
一)、产品主要特点:
l 抽真空充气速效高、能耗少
l 电源设有相序自动换相系统
l 高精度热偶真空计,简洁实用
l 设计先进,功能齐全,结构合理,操作简洁明了
l 装置控制系统采用最新技术的SF6专用阀门
l 设备采用移动式结构,方便现场使用,便于移动,不伤害地面
l 整机体积小、总量轻、噪声低
二)、主要性能指标及技术参数:
1. 装置极限真空度小于10Pa
2. 装置年泄漏率小于1%
3. 充气系统压力小于0.8Mpa
4. 系列型号:

4型

真空泵速率

4升/秒(14.4m3/h)

8型

真空泵速率

8升/秒(28.8m3/h)

15型

真空泵速率

15升/秒(54m3/h)

30型

真空泵速率

30升/秒(108m3/h)

70型

真空泵速率

70升/秒(252m3/h)可选用罗茨泵机组

150型

真空泵速率

150升/秒(540m3/h)可选用罗茨泵机组


三、主要配置
l 真空泵:R5--0040 旋片式真空泵(德国)
l 真空表:高精度热偶真空计
l 阀门:不锈钢精密球阀
l 连接管:高压管2根
